首先，有必要明確的是：防排煙系統并不是單一系統，而是①防煙系統和②排煙系統兩個系統的總稱。
防煙系統采用自然通風方式或機械加壓送風方式，防止煙氣進入疏散通道的系統。
排煙系統采用自然通風方式或機械排煙方式，將煙氣排至建筑物外的系統。
一、防煙系統
設置部位：
1. 防煙樓梯間及前室（安全性較高的安全出口）、消防電梯前室（滅火救援通道）；
2. 避難層（建筑內的安全區域，超過100米的公共建筑才有）。
作用：通過設置防煙措施，防止煙氣進入防煙部位，確保防煙部位的人員不受煙氣侵襲，為人員安全疏散和消 防撲救創造條件。
方式：
1. 自然通風
2. 機械加壓送風
自然通風方式

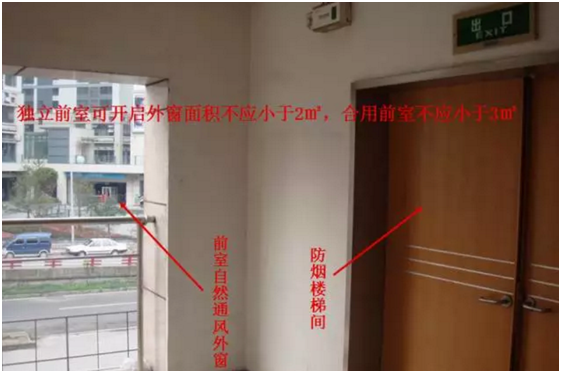

前室示例

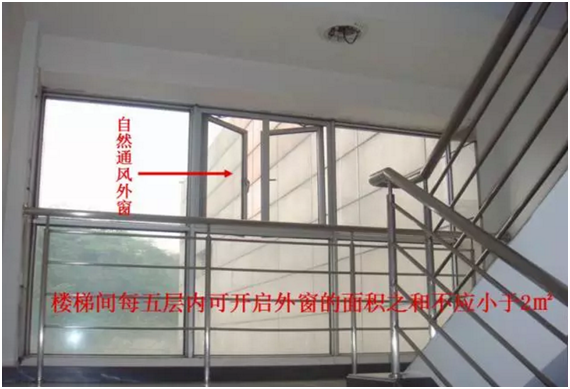

樓梯間示例
機械加壓送風方式
不具備自然通風條件的防煙部位應設置機械加壓送風系統。
示例

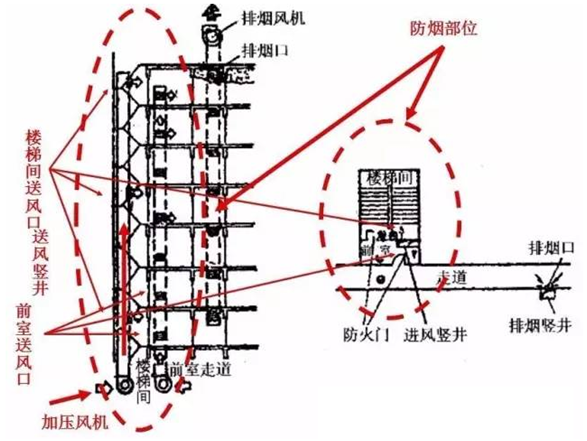

機械加壓送風的立面圖和平面圖示例

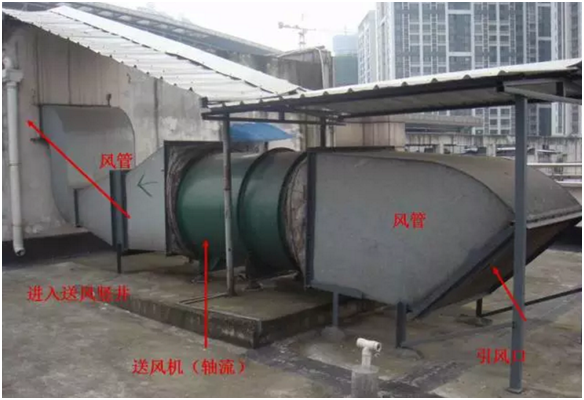

加壓送風機及風管示例

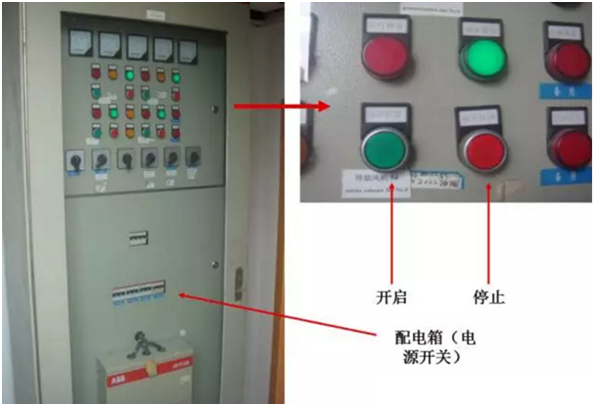

送風風機房電氣控制柜示例

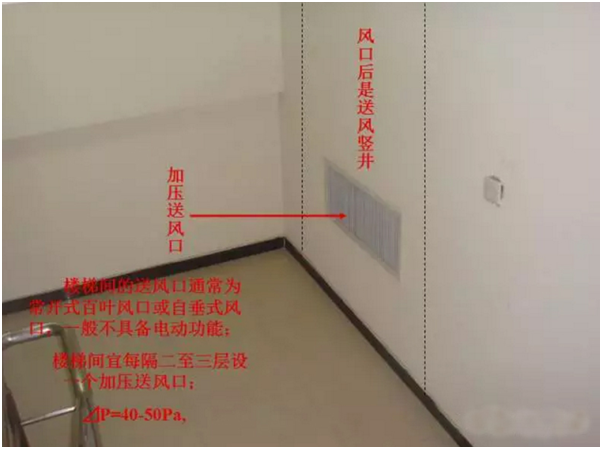

樓梯間加壓送風口和豎井示例

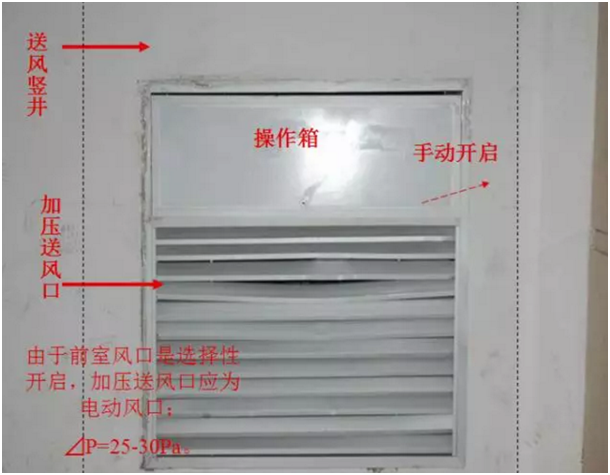

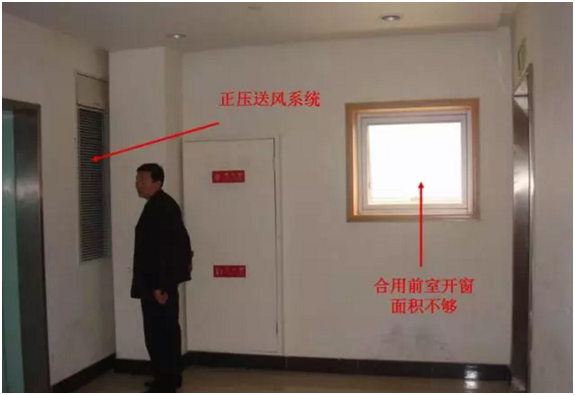

前室送風口和豎井示例
二、排煙系統
設置部位：
1. 較長的疏散走道；
2. 有人停留或可燃物較多、面積較大的地上房間和地下室（這兩項的具體標準因建筑定性而異，具體可參見建 筑防火設計規范）。
3.中庭。
由此可見，排煙系統的作用是將進入疏散走道的煙氣排出室外，為人員疏散創造必要的安全條件。
方式：
1. 自然通風
2. 機械排煙
自然通風方式：
注：此處（房間和走道）的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同，但此處是作為排煙措施，而樓梯間和前室是作為防煙措施。

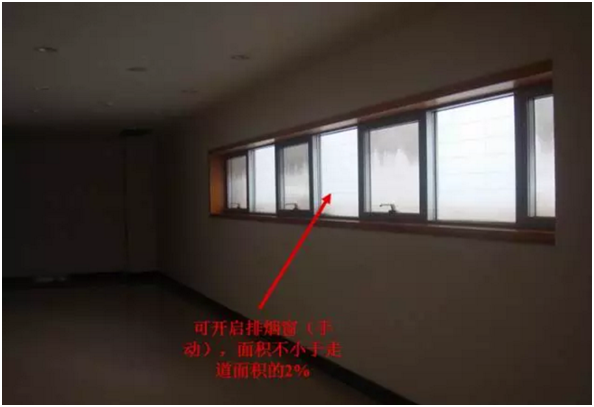

走道示例

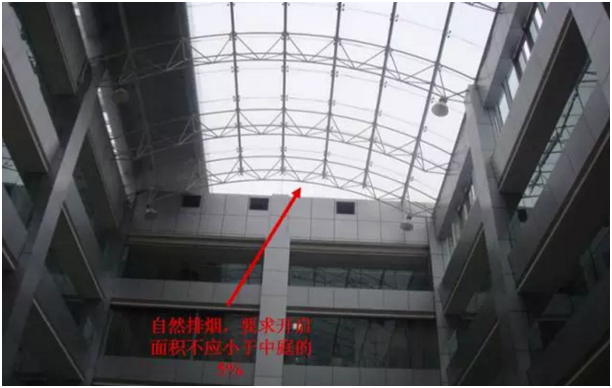

中庭示例
機械排煙方式
設置部位：按規范應設置排煙措施，但又不具備自然排煙條件的房間、走道、中庭。

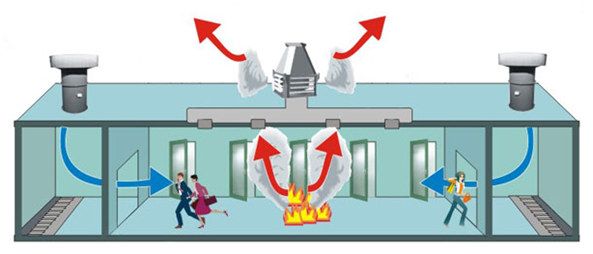

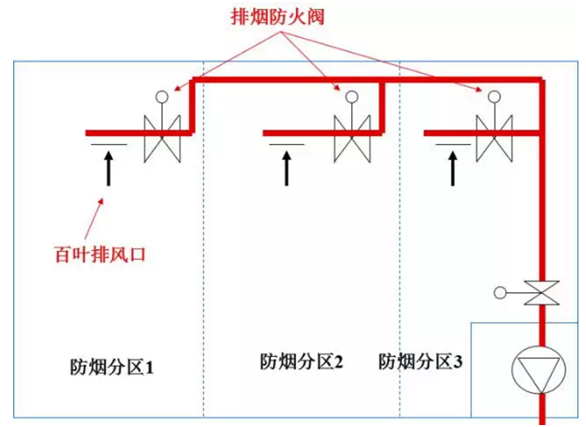

水平機械排煙系統原理示例

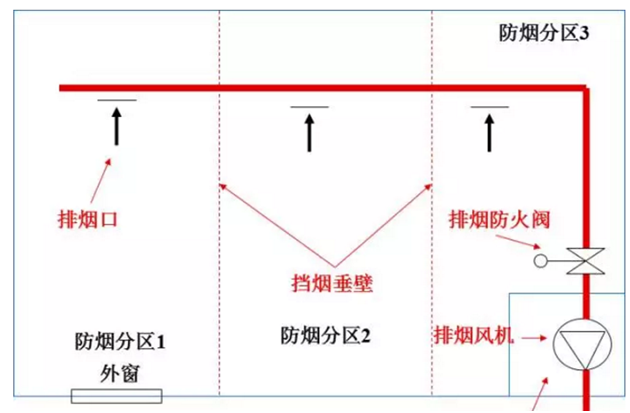

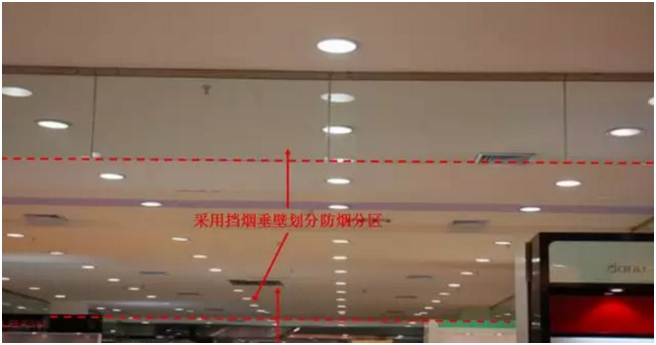

分區示例

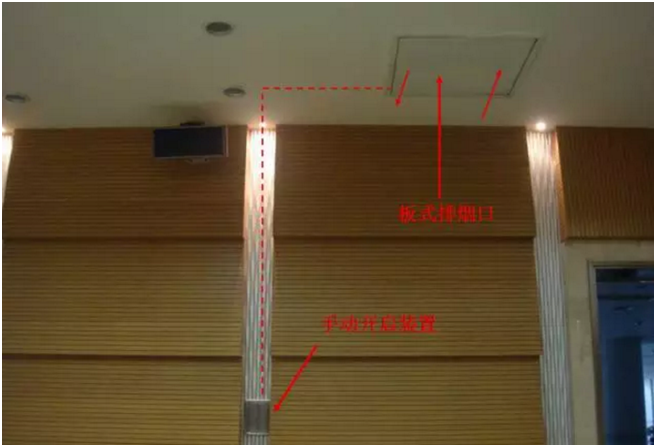

排煙口和手動開啟裝置示例

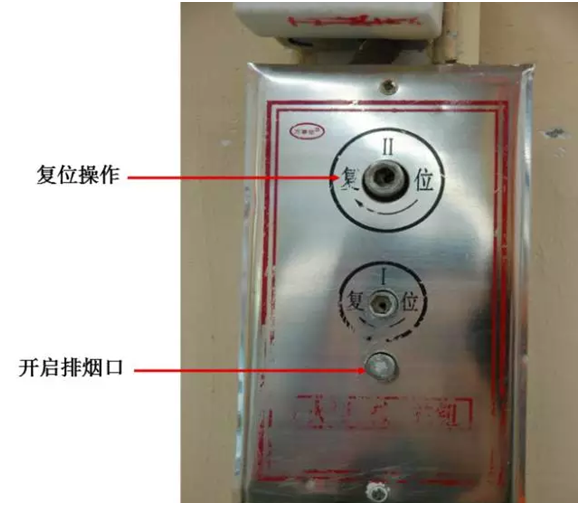

排煙口手動開啟裝置示例

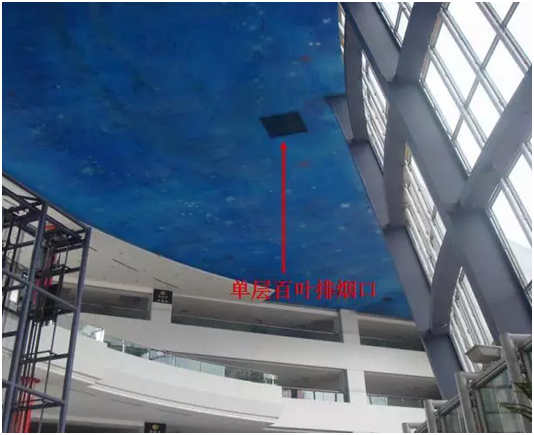

中庭機械排煙示例

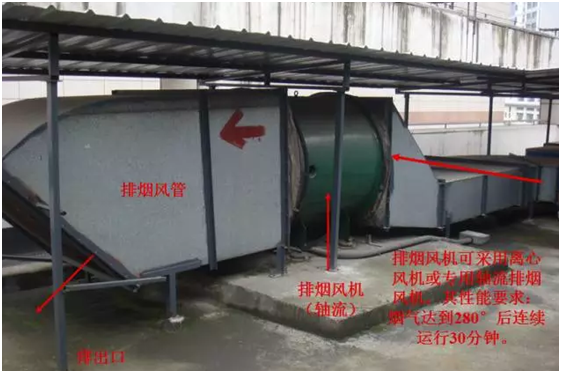

排煙風機及風管示例
排煙風機房電氣控制柜示例

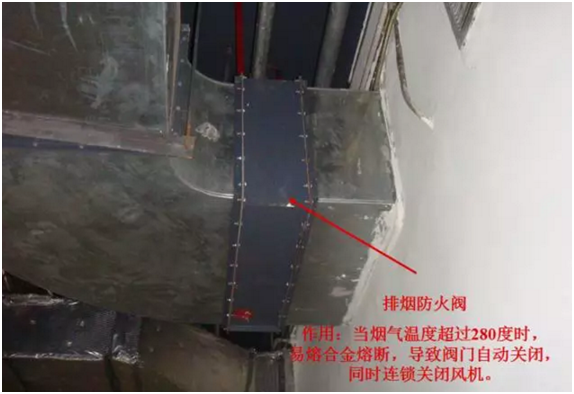

排煙防火閥示例

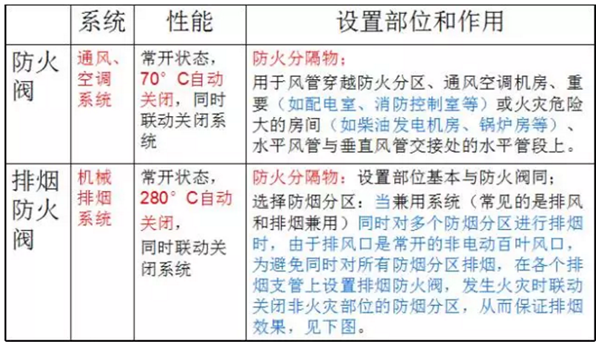

【附】防火閥與排煙防火閥的區別
設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統：

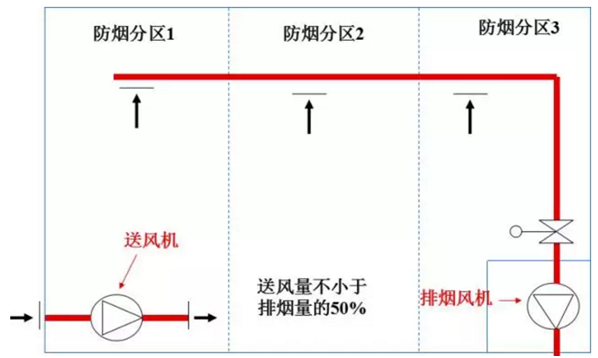

機械排煙的補風系統原理

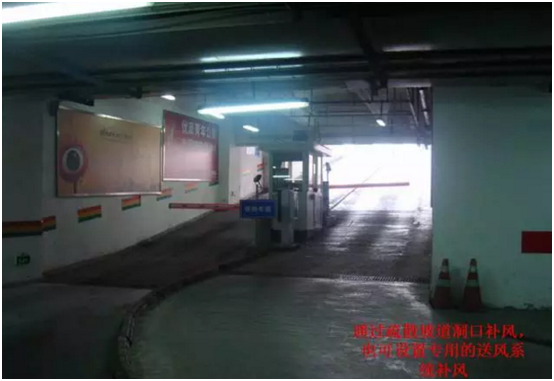

機械排煙系統的補風
排煙系統在有困難時，可以和通風空調系統兼用，但應符合排煙系統的要求。

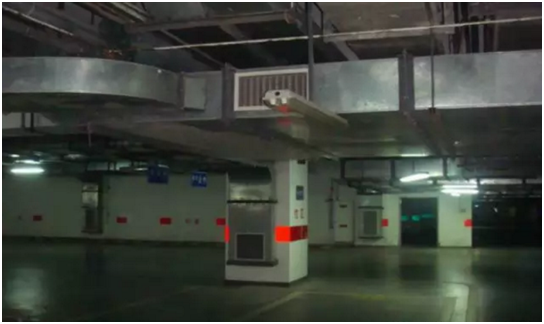

車庫排風和排煙兼用系統
